1/ 产品简介
　　GCK/L结构先进，外形美观，电气性能高，防护等级高，安全可靠，维护方便，是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置，如配以适当的接口还可与PLC(程序控制器）或微处理器组成供配电自动控制系统。

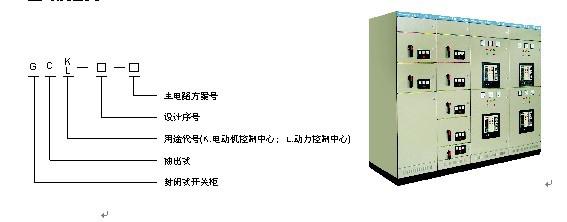

      2 / 型号及含义

　　3 / 使用环境条件
　　◆ 3.1 户内安装使用海拔高度不超过2000m。
　　◆ 3.2 周围空气温度不高于+40℃，不低于-5℃并且24h内其平均温度不高于+35℃。
　　◆3.3大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度。例如+20℃时为90%。
　　◆ 3.4 没有火灾，爆炸危险，严重污染，化学腐蚀及剧烈震动的场所。
　　◆ 3.5 与垂直面的倾斜度不超过5°。
　　◆ 3.6 控制中心适应以下温度的运输和储存过程，-25℃～+55℃，在短时间内（不超过24h）不超过+70℃。
　　◆ 3.7 如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
　　4 / 主要技术参数
　　◆ 4.1 额定绝缘电压：660V（1000V）
　　◆ 4.2 额定工作电压：380V（660V）
　　◆ 4.3 额定频率：50～60Hz
　　◆ 4.4 额定电流：水平母线系统1600～3200A，垂直母线系统400～1000A
　　◆ 4.5 额定短时耐受电流：水平母线80KA/1s（有效值）；垂直母线50KA/1s（有效值）
　　◆ 4.6 额定峰值电流：水平母线176KA；垂直母线105KA
　　◆ 4.7 功能单元（抽屉）分断能力：50KA（有效值）
　　◆ 4.8 外壳防护等级：IP30
　　◆ 4.9 符合标准：IEC-439、BS5486、VDE0660、GB7251.1-2005、NEMAIC2-322。
　　◆ 4.10 控制电动机容量：0.4～155KW
　　◆ 4.11 馈电容量：16～630A
　　4.12 操作方式：就地、远方、自动
　　5 / 结构特点
　　GCK/L的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，再按需要加上门，挡板，隔板，抽屉，安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点：
　　5.1 柜架
　　柜架采用C型钢板材，螺栓连接的无焊接结构；
　　a) 零部件的成型尺寸，开孔尺寸，设备间隔实行模数化（模数E=25mm，下同）；
　　b) 内部结构件采用镀锌处理；
　　c) 外部经磷化处理，然后采用静电环氧粉末喷涂；
　　d) 柜架分成母线、功能单元、电缆三个相互隔离的区间。可防止事故扩散和便于带电维修。
　　5.2 功能单元（抽屉部分）
　　a) 功能单元：馈电单元、进线单元、母联单元、电动机单元、公用电源单元；
　　b) 隔离的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；
　　c) 主开关的操作机构用三把撬锁锁定在合闸或分闸位置，防止误操作；
　　d) 抽屉单元背面具有主电路进出线插头，辅助电路二次插头及接地插头；
　　e) 接地插头使抽屉在分离试验连接位置时，保证了保护电路的连续性；
　　f）功能单元隔室采用金属隔板隔开。
　　5.3 母线系统
　　a) GCK/L母线系统采用三相五线制、水平母线装于柜顶，N线、PE线既可装于柜顶，也可以装于柜下部；
　　b) 三相水平母线采用铜母线，机械强度高，散热性好；
　　c) 垂直母线采用单独母线室金属隔板。
